Kit-Cab
| Domaine d'application | petits travaux |
| Dimension totale : L x H x P * | 900/+630 x 1730 x 780/+600 |
| Poids * | 150 (+ filtre) |
| Dimension de la cabine de sablage : L x H x P * |
890 x 760 x 750 |
| Dimension de la porte (transparente) : L x H * | 775 x 330 |
| Consommation d'air | 0,75 m³/min - 7 bar |
| Abrasif | Pour tous les abrasifs courants |
| Température de fonctionnement | 12°C < > 30°C |
| Besoins en espace * | 1m² - 2m² |
* +/- Dimensions approximatives, sujettes à variation en fonction de la configuration et/ou du positionnement de l’installation.
Cabine de sablagePulsar II
| Domaine d'application |
petits travaux Nettoyage, embellissement, dépolissage, ébavurage |
| Dimension totale : L x H x P * | 1210 x 1550 x 1440 |
| Poids * | 350 |
| Caractéristiques |
cabine de sablage cuve de sablage (20l) cyclone filtre réglable en hauteur (1550mm - 1880mm) options |
| Dimension de la cabine de sablage : L x H x P * |
910 x 950 x 700 |
| Dimension de la porte (transparente) : L x H * | 450 x 500/910 (one door) |
| Capacité des réservoirs | 20l |
| Abrasif | Pour tous les abrasifs courants (grain < 0,8mm) |
| Pression de sablage | 0 < > 7 bar |
| Température de fonctionnement | 15°C < > 30°C |
| Spécification électrique | 16A |
* +/- Dimensions approximatives, sujettes à variation en fonction de la configuration et/ou du positionnement de l’installation.
Cabine de sablagePulsar III / VI / VI PLUS / VIII / VIII PLUS
Cabine de sablagePulsar III
| Domaine d'application |
Pour toutes les applications Nettoyage, ébavurage et sablage de petites pièces |
|
Dimension totale : L x H x P * |
1054 x 1970 x 1570 |
| Poids * | 460 |
| Caractéristiques |
cabine de sablage cuve de sablage (20l) cyclone filtre options |
| Dimension de la cabine de sablage : L x H x P * |
910 x 950 x 700 |
| Dimension de la porte (transparente) : L x H * | 610/830 x 485/865 |
| Capacité des réservoirs | 20l |
| Abrasif | Pour tous les abrasifs courants |
| Pression de sablage | 0 < > 7 bar |
| Température de fonctionnement | 15°C < > 30°C |
| Spécification électrique | 16A |
| Besoins en espace * | 7,5m² (zone de travail, chariot, cabine avec filtre, cyclone, cuve) |
* +/- Dimensions approximatives, sujettes à variation en fonction de la configuration et/ou du positionnement de l’installation.
Cabine de sablagePulsar VI/VI PLUS
| Domaine d'application |
Pulsar VI: pour l'usage standard Pulsar VI PLUS: problème de poussière Nettoyage, embellissement, dépolissage, ébavurage |
|
Dimension totale : L x H x P * |
1420 x 2105 x 1810/1930 |
| Poids * | 580/610 |
| Caractéristiques |
cabine de sablage cuve de sablage (40l) cyclone filtre options |
| Dimension de la cabine de sablage : L x H x P * |
1270 x 970 x 935 |
| Dimension de la porte (transparente) : L x H * | 930/690 x 975/500 |
| Capacité des réservoirs | 40l |
| Abrasif | Pour tous les abrasifs courants |
| Pression de sablage | 0 < > 7 bar |
| Température de fonctionnement | 15°C < > 30°C |
| Spécification électrique | 16A |
| Besoins en espace * | 10m² (zone de travail, chariot, cabine avec filtre, cyclone, cuve) |
* +/- Dimensions approximatives, sujettes à variation en fonction de la configuration et/ou du positionnement de l’installation.
Cabine de sablagePulsar VIII/VIII PLUS
| Domaine d'application |
Pulsar VIII: pour l'usage standard Pulsar VIII PLUS: problème de poussière Nettoyage, embellissement, dépolissage, ébavurage |
|
Dimension totale : L x H x P * |
1420 x 2105 x 2080/2180 |
| Poids * | 650/680 |
| Caractéristiques |
cabine de sablage cuve de sablage (40l) cyclone filtre options |
| Dimension de la cabine de sablage : L x H x P * |
1270 x 1030 x 1270 |
| Dimension de la porte (transparente) : L x H * | 930/690 x 975/500 |
| Capacité des réservoirs | 40l |
| Abrasif | Pour tous les abrasifs courants |
| Pression de sablage | 0 < > 7 bar |
| Température de fonctionnement | 15°C < > 30°C |
| Spécification électrique | 16A |
| Besoins en espace * | 11m² (zone de travail, chariot, cabine avec filtre, cyclone, cuve) |
* +/- Dimensions approximatives, sujettes à variation en fonction de la configuration et/ou du positionnement de l’installation.
Cabine de sablage BNP 65 / BNP 220
Cabine de sablage BNP 65
| Domaine d'application |
Pour toutes les applications Nettoyage, embellissement, dépolissage, ébavurage |
|
Dimension totale : L x H x P * |
1054-2250 x 1750 x 835-4000 |
| Poids * | 250 (+cyclone et filtre) |
| Caractéristiques |
cabine de sablage cuve de sablage cyclone filtre options |
| Dimension de la cabine de sablage : L x H x P * |
905 x 875 x 835 |
| Capacité des réservoirs | 100l |
| Abrasif | Pour tous les abrasifs courants |
| Pression de sablage | 0 < > 12 bar |
| Température de fonctionnement | 15°C < > 30°C |
| Spécification électrique | 16A |
| Besoins en espace * | 13m² (zone de travail, chariot, cabine avec filtre, cyclone, cuve) |
* +/- Dimensions approximatives, sujettes à variation en fonction de la configuration et/ou du positionnement de l’installation.
Cabine de sablage BNP 220
| Domaine d'application |
Pour toutes les applications Nettoyage, embellissement, dépolissage, ébavurage |
|
Dimension totale : L x H x P * |
1420-2600 x 1880 x 1000-4500 |
| Poids * | 280 (+cyclone et filtre) |
| Caractéristiques |
cabine de sablage cuve de sablage cyclone filtre options |
| Dimension de la cabine de sablage : L x H x P * |
1255 x 970 x 935 |
| Capacité des réservoirs | 100l |
| Abrasif | Pour tous les abrasifs courants |
| Pression de sablage | 0 < > 12 bar |
| Température de fonctionnement | 15°C < > 30°C |
| Spécification électrique | 16A |
| Besoins en espace * | 16,2m² (zone de travail, chariot, cabine avec filtre, cyclone, cuve) |
* +/- Dimensions approximatives, sujettes à variation en fonction de la configuration et/ou du positionnement de l’installation.
Cabine de sablage BNP 601 / BNP 721
Cabine de sablage BNP 601
| Domaine d'application |
Pour toutes les applications Nettoyage, embellissement, dépolissage, ébavurage |
|
Dimension totale : L x H x P * |
1500-3800 x 2240 x 1500-4500 |
| Poids * | 795 (+ cyclone et filtre) |
| Caractéristiques |
cabine de sablage cuve de sablage cyclone filtre options |
| Dimension de la cabine de sablage : L x H x P * |
1450 x 1450 x 1450 |
| Capacité des réservoirs | 100l |
| Abrasif | Pour tous les abrasifs courants |
| Pression de sablage | 0 < > 12 bar |
| Température de fonctionnement | 15°C < > 30°C |
| Spécification électrique | 16A |
| Besoins en espace * | 27m² (zone de travail, chariot, cabine avec filtre, cyclone, cuve) |
* +/- Dimensions approximatives, sujettes à variation en fonction de la configuration et/ou du positionnement de l’installation.
Cabine de sablage BNP 721
| Domaine d'application |
Pour toutes les applications Nettoyage, embellissement, dépolissage, ébavurage |
|
Dimension totale : L x H x P * |
1830-4000 x 2450 x 1830-4800 |
| Poids * | 1080 (+cyclone et filtre) |
| Caractéristiques |
cabine de sablage cuve de sablage cyclone filtre options |
| Dimension de la cabine de sablage : L x H x P * |
1780 x 1660 x 1780 |
| Capacité des réservoirs | 100l |
| Abrasif | Pour tous les abrasifs courants |
| Pression de sablage | 0 < > 12 bar |
| Température de fonctionnement | 15°C < > 30°C |
| Spécification électrique | 16A |
| Besoins en espace * | 29m² (zone de travail, chariot, cabine avec filtre, cyclone, cuve) |
* +/- Dimensions approximatives, sujettes à variation en fonction de la configuration et/ou du positionnement de l’installation.

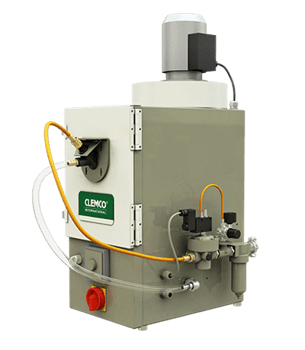

Mini-tambour rotatif DCM-161
|
Dimension totale : L x H x P * |
500 x 940 x 620 |
| Caractéristiques | minuterie |
| Restrictions |
pièces huileuses, humides, grasses et extrêmement poussiéreux matières dangereuses pour la santé |
| Consommation d'air | 0,5m³/min - 4 bar |
| Abrasif |
microbille de verre, corindon |
| Taille maximale des grains | 0,8mm |
| Pression de sablage | 0 < > 7 bar |
| Température de fonctionnement | 0°C < > 50°C |
| Spécification électrique | 230V - 0,6kW |
* +/- Dimensions approximatives, sujettes à variation en fonction de la configuration et/ou du positionnement de l’installation.

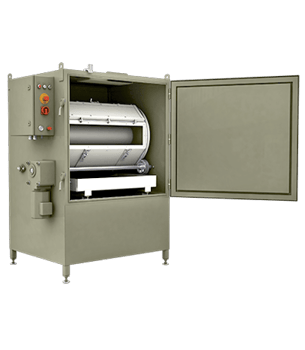

Cabine à tambour rotatif BNP-162 / BNP-164 / BNP-166
Cabine à tambour rotatif BNP-162
| Domaine d'application | Nettoyage, ébavurage et sablage de petites pièces |
|
Dimension totale : L x H x P * |
1310 x 1850 x 1000 |
| Poids * | 550 |
| Caractéristiques |
minuterie panier collecteur coulissant |
| Consommation d'air |
1,3m³/min - 5,5 bar (9,5mm buse) |
| Abrasif | microbille de verre, corindon |
* +/- Dimensions approximatives, sujettes à variation en fonction de la configuration et/ou du positionnement de l’installation.
| Domaine d'application | fabrication en série |
|
Dimension totale : L x H x P * |
2000 x 2500 x 1600 |
| Poids * | 800 |
| Caractéristiques |
configuration standard: recycleur CYCLONE 1200cfm depoussiereur MBX-2000/4 (52m²) |
| Restrictions |
max. de la pièce: Ø=250mm; H=400mm; 5kg (incl. fixation) |
| Consommation d'air | varie en fonction du nombre de buses et la taille entre 0,75 - 28,8 m³/min (7 bar) |
| Abrasif | Pour tous les abrasifs courants |
| Taille maximale des grains | 0,8mm |
| Pression de sablage | 0 < > 7 bar |
| Spécification électrique |
16A - 380V/50Hz |
| Besoins en espace * | 25 m² (zone de travail, chariot, cabine avec filtre, cyclone, cuve) |
* +/- Dimensions approximatives, sujettes à variation en fonction de la configuration et/ou du positionnement de l’installation.
Cabine à tambour rotatif BNP-164
| Domaine d'application | Nettoyage, ébavurage et sablage de petites pièces |
|
Dimension totale : L x H x P * |
1310 x 1850 x 1000 |
| Poids * | 600 |
| Caractéristiques |
minuterie panier collecteur coulissant |
| Consommation d'air |
2,6m³/min - 5,5 bar (9,5mm buse) |
| Abrasif | microbille de verre, corindon |
* +/- Dimensions approximatives, sujettes à variation en fonction de la configuration et/ou du positionnement de l’installation.
Cabine à tambour rotatif BNP-166
| Domaine d'application | Nettoyage, ébavurage et sablage de petites pièces |
|
Dimension totale : L x H x P * |
1610 x 1850 x 1000 |
| Poids * |
750 |
| Caractéristiques |
minuterie panier collecteur coulissant |
| Consommation d'air |
3,9m³/min - 5,5 bar (9,5mm buse) |
| Abrasif | microbille de verre, corindon |
* +/- Dimensions approximatives, sujettes à variation en fonction de la configuration et/ou du positionnement de l’installation.

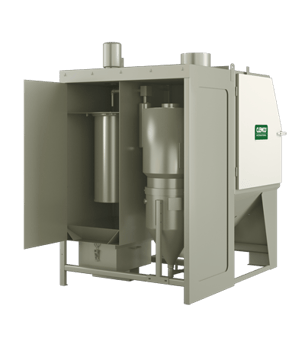

Cabine de sablage à injection A-200 automatique
| Domaine d'application | fabrication en série |
|
Dimension totale : L x H x P * |
2000 x 2500 x 1600 |
| Poids * | 800 |
| Caractéristiques |
configuration standard: recycleur CYCLONE 1200cfm depoussiereur MBX-2000/4 (52m²) |
| Restrictions |
max. de la pièce: Ø=250mm; H=400mm; 5kg (incl. fixation) |
| Consommation d'air | varie en fonction du nombre de buses et la taille entre 0,75 - 28,8 m³/min (7 bar) |
| Abrasif | Pour tous les abrasifs courants |
| Taille maximale des grains | 0,8mm |
| Pression de sablage | 0 < > 7 bar |
| Spécification électrique |
16A - 380V/50Hz |
| Besoins en espace * | 25 m² (zone de travail, chariot, cabine avec filtre, cyclone, cuve) |
* +/- Dimensions approximatives, sujettes à variation en fonction de la configuration et/ou du positionnement de l’installation.
